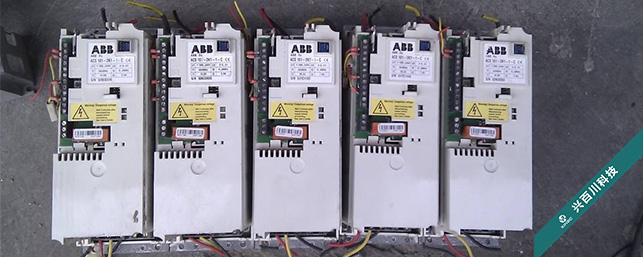

ABB变频器维修检测方法

ABB变频器在检修时可以用万用表先检测SKD58/16三相整流桥是否存在短路的故障,办法是采用万用表分别丈量01、V1、w1

三相交流电源输入端对UC+、UC-两个端子之间的正反电阻，正常时应该符合测正向电阻时,表针应有几百欧的电阻值,测反向

电阻时表针应为无穷大，再说的理解些便是01对UC+的正向电阻为几百欧的电阻值,反向电阻时表针应为无穷大，v1对UC+的

正 向电阻为几百欧的电阻值,反向电阻时表针应为无穷大，w1对UC+的正向电阻为几百欧的电阻值，反向电阻时表针应为无

穷大.符合这个丈量值,阐明所测得SKD53/16三相整流桥是好的，否者阐明其已坏。想来维修ABB变频器的话，请来咨询成都

兴百川科技有限公司。



维修时，用万用表的电阻档丈量U1对UC+的正反向电阻都为无穷大，丈量1对UC+的正反向组也均为无穷大，阐明SKD53/16

三相整流桥已坏，把SKD53/16三相整流桥从电路板上拆下，用一个好的SKD53/16三相整流桥装上去，焊接好，再测试U1、

V1、w1三相交流电源输入端对UC+、UC-两个端子之间的正反电阻，符合正常值了。

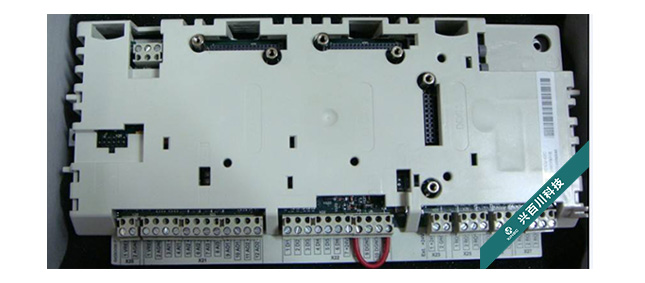

将ABB变频器拆下的电路板装好，给变频器的U1、V1、w1三相沟通电源输入端加上三相电源，变频器

操作面板有了正常的显示，接上电动机，使用变频器的操作面板发动变频器，电机开端加速工作，加速

进程结束后电机工作平稳，按下停止键，电机经自由减速后主动停止，说明形成本例上电没任何显现的

故障原因是由SKD58/16三相整流桥损坏导致。成都兴百川科技有限公司现在分几种情况给大家分析一

下。ACS510是ABB公司规范型的标量控制全数字沟通变频器，广泛使用于各类工业领域，从风机水泵

到各类恒转矩使用，包含恒压供水，污水处理，隧道通风，锅炉风机，中央空调等。ACS510规范变频

器模块从0. 75KW至160KW所有功率规模都是ICBT功率模块，并且在变频器内部设置了直流摆式电抗

器(0. 75KW 37KW)或进线电抗器(45KW-160KW)，从而有用地抑制了高次谐波对电网的影响; ACS510

紧凑型的设计已经标配了适用于及第二环境的FI滤波器,而无需任何额外的外部滤波器就可满意EMC规

范; ACS510还内置了使用RS 485协议的Modbus接口，可以很方便地与PLC或计算机通讯。一起8CS510

内部还可以安装三种类型的可选模块: I/0扩 展模块、现场总线适配器、脉冲编码器接口模块等。在大

多数使用中，ACS510所 具有的磁通制动功能可以满意体系快速泊车的使用需要;假如体系需要频繁起

制动或长时间制动，ACS510也可 内置制动斩波器(可选)和制动电阻以实现有用的制动功率。ACS510

变频器满意多种使用要求从简略的到复杂要求的使用。1.2 ACS510 的功能描述CS510量控制的变频器

是全数字技能的有电压中心回路的变频器，因此ACS510适用于风机、水泵和恒转矩等各种变速驱动使

用场合。ACS510还预置了八种使用宏,用户可根据实际的使用需要选择不同的使用宏，ACS510将主动

管理输入输出和信号处理的装备，其灵活性供给了更多使用的可能性。
