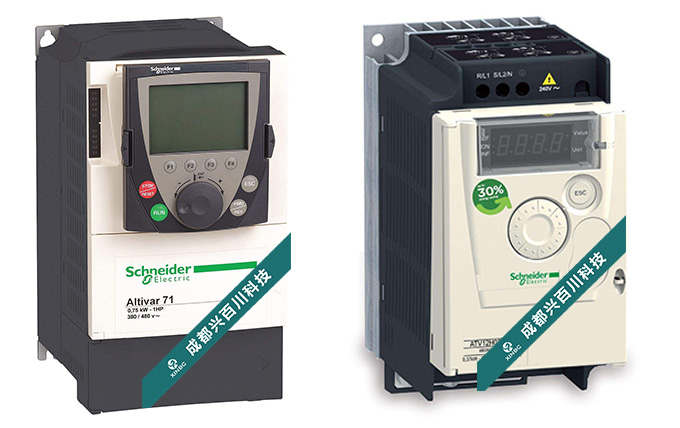

施耐德变频器维修案例

一、施耐德变频器维修方法:

1、施耐德变频器维修报警代码之OC报警键盘面板LCD显现:加、减、恒速时过电流。对于短时间大电流的OC报警，一般情兄下是驱动板的电流检测回路出了问题，模块也或许已受到冲击(损.坏)，有或许复位后继续呈现故障，发生的原因根本是以下几种状况:电机电缆过长、电缆选型临界形成的输出漏电流过大或输出电缆接头松动和电缆受损形成的负载电流升高时发生的电弧效应。小容量(7.5G11以下)变频器的24V电扇电源短路时也会形成OC3报警，此刻主板上的24V电扇电源会损坏，主板其它功能正常。若呈现”1、0C2”报警且不能复位或一上电就显现 "OC3” 报警,则或许是主板出了问题;若一按RUN键就显现"OC3" 报警，则是驱动板坏了。

2、施耐德变频器维修报警代码之OLU报警键盘面板LCD显现:变频器过负载。当G/P9系列变频器呈现此报警时可通过三种方法解决:首要修正一下”转矩进步”、“加减速时间”和 "节能运行”的参数设置其次用卡表测星变频器的输出是否真正过大;最后用示波器调查主板左上角检测点的输出来判断主板是否现已损坏。

3、施耐德变频器维修报警代码之OU1报警键盘面板LCD显现:加速时过电压。当通用变频器呈现"OU”报警时，首要应考虑电缆是否太长、绝缘是否老化，直流中间环节的电解电容是否损坏，同时针对大惯量负载能够考虑做一下电机的在线自整定。 另外在启动时用万用表测星一下中间直流环节电压，若测量外表显现电压与操作面板LCD显现电压不同，则主板的检测电路有故障，需更换主板。当直流母线电压高于780VDC时，变频器做OU报警;当低于350VDC时,变频器做欠压LU报警。

4、施耐德变频器维修报警代码之LU报警键盘面板LCD显现:欠电压。如果设备经常"LU 欠电压”报警,则可考虑将变频器的参数初始化(H03设成1后承认)，然后进步变频器的载波频率(参数F26)。若E9设备LU欠电压报警且不能复位，则是(电源)驱动板出了问题。
